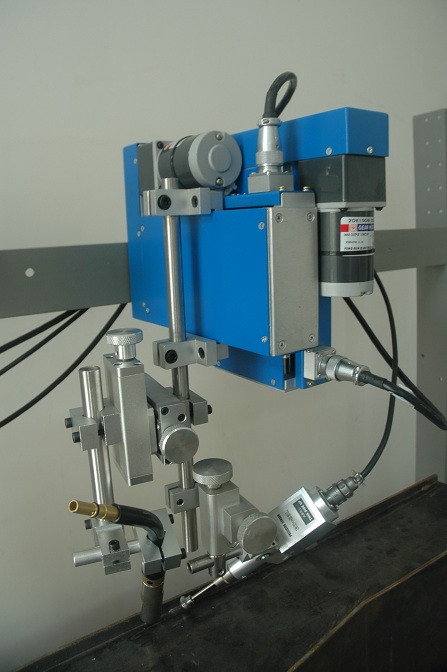

自動焊接小車工作站的工藝內容和程序編制原則自動焊接小車工作站是一個綜合系統,可以實現更好的焊接軌跡運動和工藝參數控制。它比普通機器人復雜得多,焊接工藝內容與常規手工和自動專機有很大不同。一般認為包括以下幾個方面: 一、工作站焊接順序。 焊接順序是一個綜合結果,不僅包括常規工藝中需要討論的工件焊接順序,還包括適當修改工件組裝和焊接過程以適應機器人的工作,然后在滿足設計要求的前提下,對工件的部分結構進行必要的修改,以適應機器人的焊接。 自動焊接小車工作站。 二、確定焊接參數。 與自動專機相比,自動焊接小車工作站的焊接參數內容更加豐富。機器人可以控制更多的參數,需要充分了解各種參數的變化,從而制定合適的工藝參數,保證工件的焊接質量。 三、編制焊接程序。 自動焊接小車工作站的焊接程序以實際工件為目標,焊接軌跡多為空間三維。大多數工件的制備。重復精度差,焊接變形的存在影響未焊接的位置和狀態。因此,編制焊接程序不僅要準確重現工件的焊縫軌跡,還要充分考慮工件的工作狀態,以保證工件狀態發生一定變化時焊接過程的穩定性。 二、自動焊接小車工作站編程原則。 自動焊接小車工作站的編程有自己的規律,不是簡單的操作機器人的焊槍沿著焊縫移動,而是根據事先做好的焊接要求和具體的焊縫形式進行編程。為使程序簡潔、準確,應注意以下原則: 1.保證焊槍的可到達性:焊槍應在工作中達到焊縫的每一點,并保持良好的姿態。這是焊接的主要條件。如果可達性不好,需要改變機器人或夾具的位置,調整到合適的焊槍位置。只有滿足這個條件,編程才能正式開始。 固定筒體機器人焊接工作站2。保證機器人的按詮性:在編制程序時,為了防止機器人與工件或夾具碰撞,程序的開始點和結束點應該在同一位置。當機器人位于這個位置時,無論變位器上的工件在哪里,或者機器人如何移動,機器人和工件都不會碰撞。同時,在焊槍進出焊接區的運動軌跡中插入一些點或線,可以使其運動軌跡順利繞過障礙點。 3.提高工作效率:提高小率是指盡可能縮短機器人的空行時間。一方面,機器人在沒有焊接操作的情況下應采取快速運動,另一方面,應盡可能刪除一些不必要的位置,合理規劃運動軌跡。 4.方便閱讀和修改:如果整體使用一個程序,有時候程序會變得很大,可讀性很差。因此,在程序編制中,整個程序根據焊縫分為幾個子程序,每個子程序的起點和終點位置相同,有助于操作人員理解程序。當焊接順序發生變化時,焊接程序可以很快修改。在熟悉程序的基礎上,刪除每個子程序中的連接步驟,縮短程序運行時間,然后完善程序。 |
